Suppression des butées passives et bouclage sur lui-même
du domaine de la géométrie N°5-6
On obtient un domaine circulaire qui permet de positionner à n'importe quel endroit l'aimant en lévitation

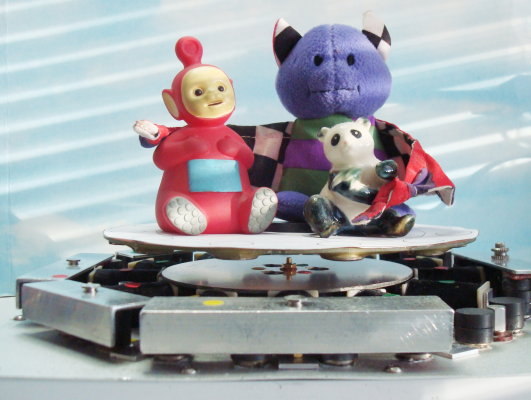

| Gabarit de test géométrie N°6 appliqué à une plateforme libre en rotation. Vidéo : 400 Ko, durée 15 s (.wmv).(cliquer sur l'image) |
Gabarit de test, géométrie N°6 utilisé en mode géométrie N°5. | |
|
| |
| Note : La plateforme comporte 24 aimants néodyme (12 dans cette expérience) disposés en couronne à la périphérie,
plus un au centre comme référence du centre géométrique (utilisé pour le contrôle de stabilité). Le poids ne pose plus de problème comparé aux géométries
précédentes, la plateforme est libre de pivoter sur 360° avec toutefois un point d'arrêt préférentiel tous les 15° (30° dans cette expérience) conséquence de
l'utilisation d'aimants individuels au lieu d'un anneau. Ce montage permet la mise en rotation rapide de la plateforme à la manière d'un palier magnétique

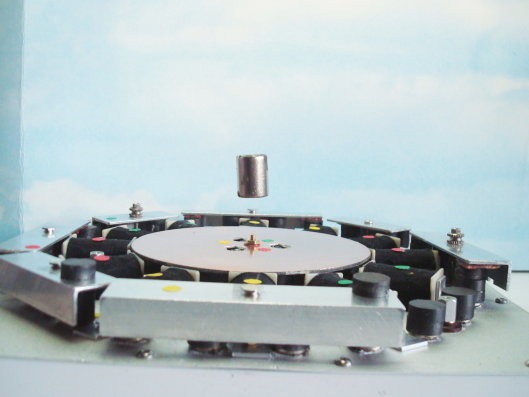

élémentaire. (cliquer sur l'image) | Note : Sans modification, on peut mettre en lévitation un aimant au centre du gabarit de test. On trouve au
centre de la géométrie N°6, les éléments de la géométrie N°5 pas optimisée mais fonctionnelle. |
 |
